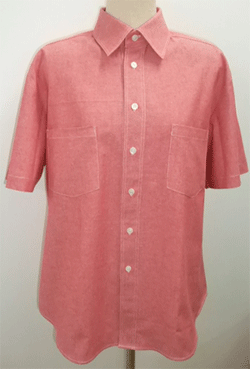

肩にヨーク、背中にタック、襟はYシャツカラー、胸ポケット、前中心は前立てボタン開き、裾線はお決まりのカーブラインン・・・　定番のメンズシャツデザインです。

前回、同じデザインのキッズシャツ（下図）を解説しましたが、今回の大人バージョンが揃えば、パパ（又はお爺ちゃん）とお揃いです。

※　メンズシャツの作り方（縫製）は、ソーイング magazineで動画を交えて、詳しく解説しています。ミシンの基本的な扱い方から、早くきれいに既製服の様に仕上がる方法を分かり易く解説しています。　

製図操作はこちらパタピッ Magazineで、
「縫う」方法は、ソーイング magazineで学びましょう。

為になること、役に立つこと満載です。是非ソーイング magazineも合わせてご覧ください。

＜組み合わせ　1＞




（●印は「プロ パタピッ セット」に含まれるソフトです。　単品で購入も可能です。）

＜組み合わせ　2＞

＜組み合わせ　1＞は、「プロ パタピッ セット」に組み込まれているソフトを使用します。　レディース、メンズ、キッズ全てに対応します。
メンズとしての数値操作をすることでメンズ製図を引くことができます。

＜組み合わせ　2＞は、メンズ専用の身頃ソフトと袖ソフトの組み合わせです。
アパレル関連の事業目的では、メンズ専用のソフトがお勧めです。
メンズ体型を自動的に認識しますので、メンズ限定であれば専用ソフトが操作は簡単で、展開作業の手間なく仕上がり、作業効率ははるかに高い。　全パーツの製図は数分ででき上がるでしょう。

この後、双方の製図操作を解説します。　作業時間の違い等もご覧いただけるでしょう。

※　メンズ専用ソフトは、レディースやキッズへの応用は困難になります。　
レディース、メンズ、キッズ全てに対応する動きを希望する方は、メンズ専用のソフトはお勧めしません。

両ソフトの製図操作を解説します。

を使う場合は、メンズの数値操作を行ってください。　マニュアルでは、メンズ操作について詳しく解説していますので、まだご覧になっていない方は、マニュアルの解説を先にご覧ください。

メンズ体型の入力操作で必ず使用する項目は、「肩傾斜調節」「身幅調節」「前後丈調節」です。

男性の肩はいかり肩です。標準体型では、「肩傾斜調節」に「1」と入力。
身幅や前後丈についても調整が必要です。女性はバストに膨らみがある為、前後の身幅や丈に寸法差がありますが、男性の場合は、ほぼ同寸です。その調整は「身幅調節」「前後丈調節」を使用します。（詳しくはマニュアルをご覧ください。）

「Bゆとり」「Hゆとり」が少な目ですが、この後の展開で、後中心にタック分量3cmを裁ち出しますので、計6cmのゆとりが加わります。

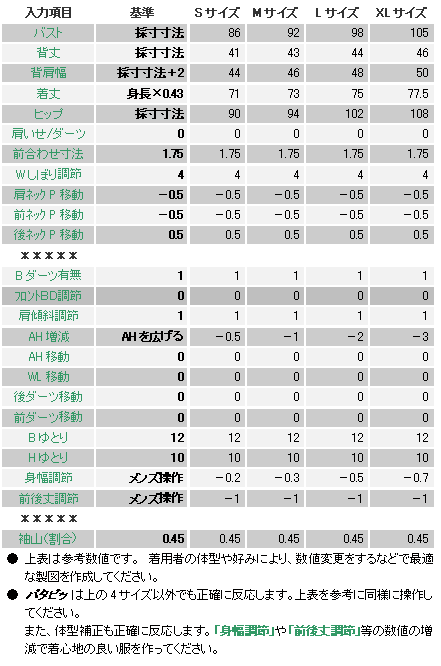

＜の入力例＞

メンズ専用ソフトは、メンズの動きをしますので、「身幅調節」「前後丈調節」については、初期設定のまま「0」です。（体型的な補正が必要な場合について　この入力項目を使用してください。）

「Bゆとり」「Hゆとり」が少な目ですが、この後の展開で、後中心にタック分量3cmを裁ち出しますので、計6cmのゆとりが加わります。

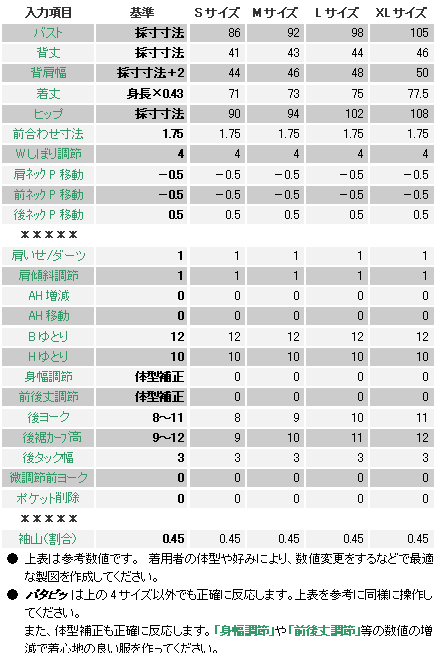

＜メンズ専用ソフトの入力例＞

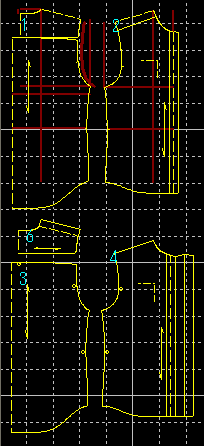

実行ボタンを押すと下の製図が画面に現れます。

左がを操作後の製図です。　前後身頃が現れますが、ヨーク作成や、背中のタック、前立て、裾のカーブラインなどは、この後　手動で編集していきます。

右はを操作後の製図です。　上側の2パーツは、ヨークと身頃がくっ付いていますが、下側は、全てのパーツが分離して仕上がっています。　前立ての折りたたみ部分も仕上がっています。　編集作業は要りませんので、このまま印刷して完了です。
（この画像では隠れていますが、これ以外に　前身頃が2パーツ現れます。　前立てのたたみ方により製図が異なりますので、必要な方を選択できるようになっています。）

両ソフト共、胸ポケットの位置は破線で記されます。
に寸法を入力してでき上がったポケットを、この位置に当てて縫合してください。
ポケットの大きさは、特に決まりはありませんが、一般的なサイズでは、Mサイズで横12cm、高さ13cmです。Sサイズで、0.5〜1cm小さくし、Lサイズでは、0.5〜1cm大きくしましょう。

　　　　

さて、メンズ専用ソフトを使用した場合（右上製図）は、この時点ででき上がっていますので、身頃操作については、これで終了です。　

の展開方法を解説します。

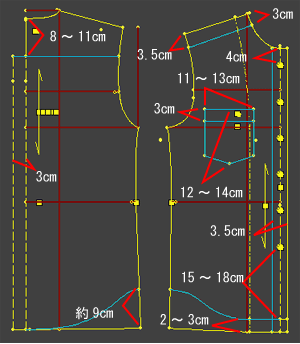

ヨークの切り替え線と後タックを製図します。
ヨークの幅については特に決まりはありません。下図では8〜11cmと幅を持たせましたが、手元に既製服があれば　参考にしましょう。

後タックの幅は、一般的には3cmです。　これも　近頃ではメーカーにより様々な表現をしています。自由に決めてください。

裾は、Yシャツタイプのデザインでは、後を長く、前を短くするのが一般的です。その差も決まりはありません。数センチの差を付けて前を短くしてください。

に寸法を入力してでき上がったポケットを前身頃に乗せました。

ボタンの位置と個数は特に決まりがありません。
ネックライン下4〜6cmに第一ボタン、裾から15〜18cmほど上に最終ボタン、その間に　7〜9cmの間隔で納まる個数を並べます。

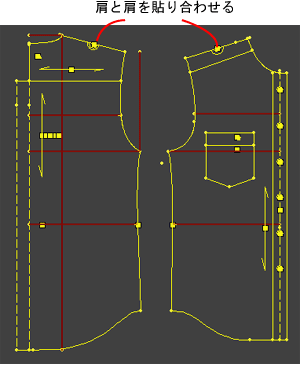

余分な線を消して仕上げると、下図の様になります。
右上の製図（メンズ専用ソフトを使ってでき上がった製図）とほぼ同じ状態に完成します。
（メンズ専用ソフトの前身頃は、前立ての折り返し部分も製図として仕上げていますが、家庭で使う製図では、そこまで仕上げる必要はないでしょう。）

ヨークはこの後前後身頃から切り離して一枚にまとめます。
布目は、原則としては、身頃と逆（後身頃の布目を90度倒した方向）です。（下図参照）

ヨークは身頃から切り離して、肩で貼り合わせて一枚のヨーク製図となります。

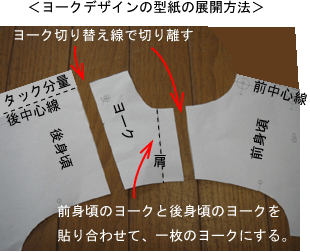

CAD操作で作成できますが、CADを持たないユーザーは、印刷後の紙面に線を引いたりハサミで切り離したりしながらヨークのパーツを作成してください。（下図参照）

又は　

との違いは、は、袖山が高くなると、自動的に「いせ」分量が加わりますが、は、袖山が高くてもいせのない製図に仕上がります。メンズシャツの場合は、袖山の如何に関わらず、袖山にいせのないものがほとんどです。ジャケット等では、メンズの場合でも袖山にいせは必要です。

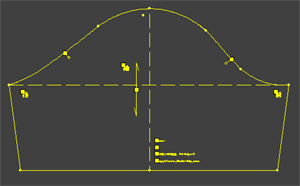

前後身頃のアームホールを測り、袖ソフトに入力すると　身頃にぴったりの袖ができ上がります。

今回のデザインは袖山には「いせ」はありません。　袖山のカーブ寸法とアームホールの寸法は同寸です。
今回のデザインでは、「袖山」を「後身頃AHの高さ×0.45」と操作しますので、袖山が低く、パタピッ は自動的にいせのない袖に仕上げますので特に操作の必要はありませんが、「袖山」を高く操作する場合は、「前いせ調節」「後いせ調節」の入力項目を利用して「いせ」のない袖に仕上げましょう。

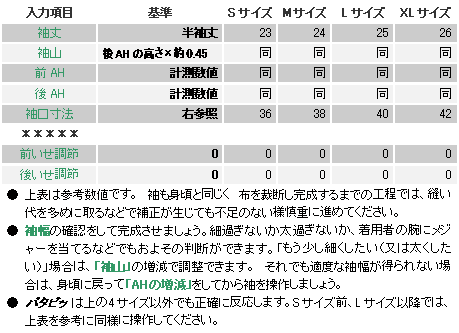

このデザインの袖幅は、Sサイズで約40cm、M　42cm、L　44cm、XL　46cmが程良いでしょう。
「袖山」の増減で袖幅は変わりますので、太くしたい場合や細くしたい場合は、「袖山」を増減して調整してください。

特に、筋肉質の男性などは、袖をあまり細くすると窮屈ですから、腕回りを測って、ゆとりが足りない場合は、袖幅を広くし、動き易い着心地の良い袖を作ってください。

身頃を測った前後ネック寸法を襟ソフトに入力します。
「台襟後幅」は、サイズに関係なく、メンズでは3.5cmが一般的です。

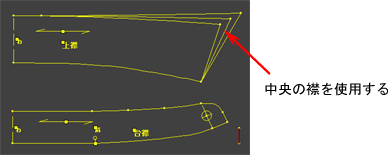

3種の襟が描かれますので、中央の襟を使用します。
