身体にピタッとフィットするドレス製図は、パタピッ が最も得意とする分野です。

旧パタピッ の操作でフラメンコ衣装を解説しましたが、一新し、最新のパタピッ バージョンで製図を作成する方法を解説します。

精度は向上し、より繊細で、誰の操作でも正確な製図が叶います。

（●印は「プロ パタピッ セット」に含まれるソフトです。　単品で購入も可能です。）

※　半袖ですが、ここでは敢えてを使用します。
理由は、袖操作の解説で説明します。

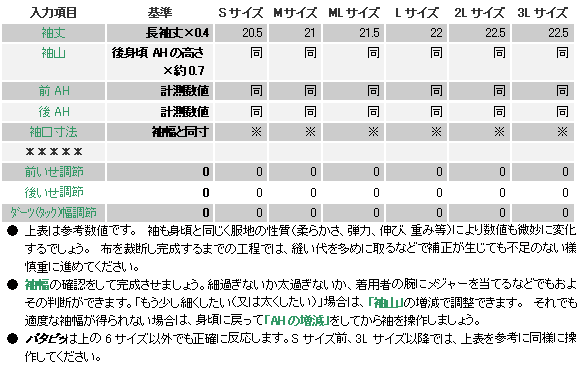

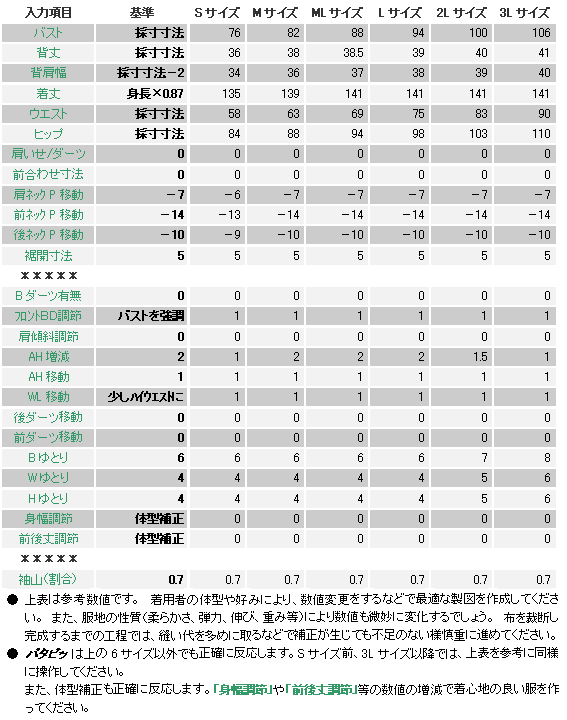

参考として、Sサイズから３Lサイズの入力数値を表にしましたが、
今回は、身体にきれいにフィットしたドレスです。　この様な製図の場合は、一人一人の採寸寸法を正確に入力して操作しましょう。

「着丈」は、ヒールの高さにより変わりますので、フリルを縫合する段階で、ヒールを履いて着用しして最終決定をしてください。

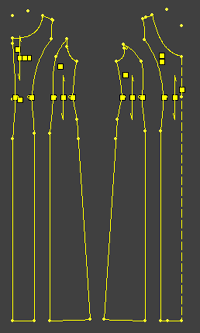

実行ボタンを押すと下図の製図が現れます。

前中心側の身頃を下図の様に修正します。

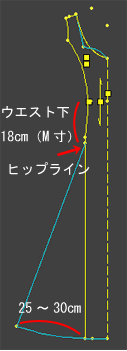

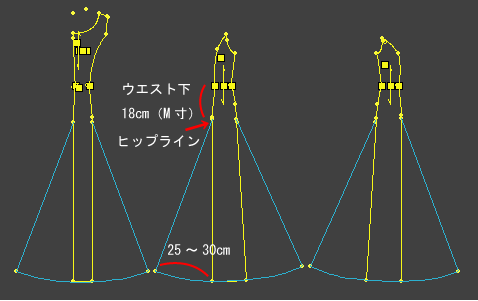

ヒップラインの辺りから裾に向かって、25〜30cm広げます。

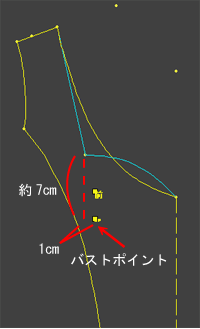

ネックラインのダイアモンドカットは、バストポイントの1cm外側から7cmほど上をポイントに下右図の様に引きます。（前々回の解説と同じです。）

　　　　　　　

その他のパーツも同じ様に展開します。

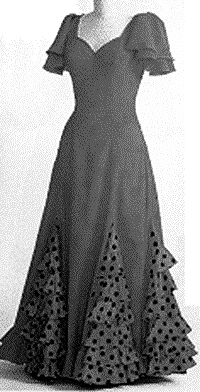

写真のドレスは、各フレアに三角の布をはさみ、7段のフリルを乗せています。

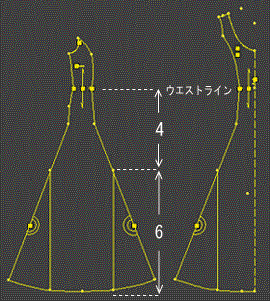

基本製図から三角部分を切り取ります。　　三角の頂点は、スカート丈を4対6に分けた位置が適当でしょう。（下図）　後ろ身頃も同様に三角部分を切り取ります。

切り離した三角パーツを貼り合わせると、下右図の様になります。（半丸のマークは、「突き合わせてください」という意味です。CAD操作では「マーク機能」を使用します。）

　　　　　

各段のフリルの縫い付け位置を書きます。
3cmを重ね分量とし、三角の裾から3cmを除き、残りの部分を七等分します。（下左図）

フリルの製図は円を描きます。　半径15〜20cmの円を描き、フリルの幅は7等分した幅に重なり分3cmを加えた寸法です。（下図は半円ですが、実際は「わ」に裁断し全円です。）
全円で裁断した場合は、一箇所を切り離して使用しましょう。円を何枚裁断するかは、フリルを付ける位置を測って計算してください。　結構な枚数になります。

　　　　　

※　CADで円を製図した場合、いざ印刷しようとすると円が描かれないことがあります。　円を作成する際の点が一直線に並ぶ場合は、円が印刷されません。　その軸から離れた位置に、ダミーの点を打つと問題が解決します。　円が印刷されない場合は、任意の点を打つなどの追加操作で対処してください。

　「中〜太袖用普通袖」を使用

前後身頃のアームホールを測り、袖ソフトに入力すると　身頃にぴったりの袖ができ上がります。

「袖口寸法」は袖幅と同寸になるようにしましょう。
適当な数値を打ち込んで一度実行ボタンを押し、画面に現れた製図の袖幅を計測してから、改めて「袖口寸法」の数値を打ち直して再実行をかけると下の製図の様になります。
袖幅と袖口寸法が同寸になりました。

を使用することで、袖口の線はカーブラインで仕上がります。　このデザインの袖口は、直線ではなくカーブラインです。　その為、半袖ソフトではなく、敢えて一枚袖ソフトを使用しました。

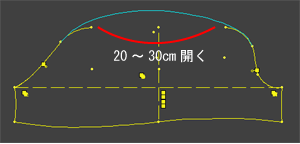

中心で切り開いてパフ分量を出します。（下図）
切り開き分量は20〜30cm。　開いた後、山のカーブを整えます。（青色線）

ボリュームを出す場合は切り開き分量を多めに、ボリュームを控えたい場合は少なめに開いてください。

袖が二段フリルになっています。　同じ製図を使い、袖丈を変えて、重ねて身頃と縫合します。
下左は元の製図（下の段）。　下右は4〜5cm短く修正した製図（上の段）。
